スーパービッグCTコン 円筒型枠施工用 ABタイプ

株式会社スペーサー工業 > CTコン > スーパービッグCTコン 円筒型枠施工用 ABタイプ

スーパービッグCTコン 円筒型枠施工用 ABタイプ

  • かぶり50mm[塩害防止型]

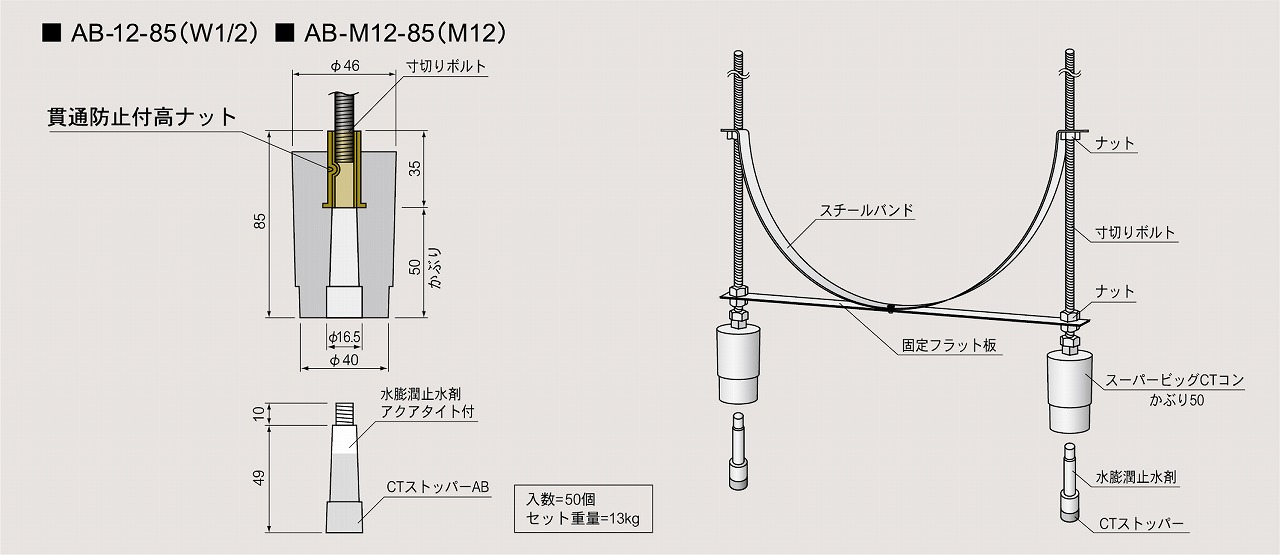

AB-12-85　AB-M12-85

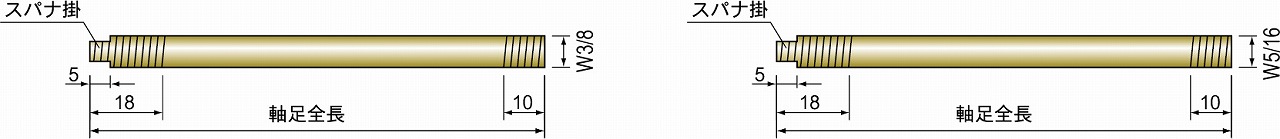

スーパーCTコン軸足参考図

軸足ボルト

  • 寸法：mm

スーパーCTコン軸足参考図1

スーパーCTコン軸足参考図2

形式

かぶり

(mm)

 軸足の規格

入数

(本)
合板用 メタル用
A-8-75 52 AG-8-87 AM-8-78 500
A-9-75 50 AG-9-87 AM-9-78 500
AH-8-95 72 AHG-8-107 AHM-8-98 500
AH-9-95 70 AHG-9-107 AHM-9-98 500
AH-8-105 82 AHG-8-118 AHM-8-107 500
AH-9-105 80 AHG-9-118 AHM-9-107 500
AH-9-115 90 AHG-9-127 AHM-9-118 500
AH-9-125 100 – AHM-9-127 500
AH-9-125 100 AHG-9-137 – 400
C-8-60 37 CG-8-72 CM-8-62 500
C-9-60 35 CG-9-72 CM-9-62 500
E-8-50 27 EG-8-62 EM-8-52 500
E-9-50 25 EG-9-62 EM-9-52 500

スーパーCTコン用丸セパ参考寸法

形式 コン全長(mm) コンクリート厚(mm) Bセパレーター(mm)規格寸法
A-8-75 75 400 B 300
A-9-75 75 400 B 300
AH-8-95 95 400 B 260
AH-9-95 95 400 B 260
AH-8-105 105 400 B 240
AH-9-105 105 400 B 240
AH-9-115 115 400 B 220
AH-9-125 125 400 B 200
C-8-60 60 400 B 330
C-9-60 60 400 B 330
E-8-50 50 400 B 350
E-9-50 50 400 B 350

Pコン25mmを参考寸法とします。

形式 コン全長(mm) コンクリート厚(mm) Dセパレーター(mm) 規格寸法
A-12-85 85 400 D 310
AH-12-105 105 400 D 270
AH-12-115 115 400 D 250
AH-12-125 125 400 D 230
AH-12-135 135 400 D 210
C-12-70 70 400 D 340
E-12-60 60 400 D 360

Dコン40mmを参考寸法とします。
